3Dメガネの充電不良対策 その2

2015.10.15 Thursday 08:24
0
    DLPプロジェクター用の3Dメガネ、サインソニックのSSZ-200LDBが半年放置して充電できなくなりました。

    充電電池は単セルで完全放電すると極性反転など、再利用できなくなることがあります。
    なので長期利用しない時は満充電で保存、その後メンテナンス用に充電を時々やっておく事が大切なのは分かっていても、使わないとついつい放置してしまいます。

    3D作品も数的に少ないだけに、たま〜〜に観ようとすると..充電できなくなっていました〜〜〜っと..なりますよねぇ..
    私も注意不足でしたが、これほどダメになるとは..と、悪あがきしたのが前回の記事です。

    携帯充電器を利用してUSB給電しながら使う方法です。

    まぁ楽に復活利用できる反面、使える充電器が制限されたりUSBケーブルが邪魔だったりとデメリットもあります。
    そこで考えたのがボタン電池式に改造する事です。 もともと内蔵されていた充電電池は3.7Vでしたが、電池交換式のメガネの電源は3Vボタン電池1個のようです。

    ということは、3Vでも動作するのでは! で、結果からいうと大成功でした。
    なのでここにその改造記録を紹介します。

    3Dメガネ バッテリー 修理

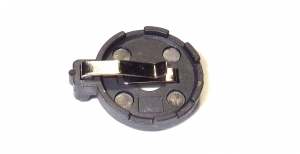

    必要なパーツはボタン電池のケースです。 アマゾンで調達しました。 ボタン電池のCR2025や2032は100均でも調達できるのでどちらの電池も使えるケースは便利ですね。
    3Dメガネ バッテリー 修理

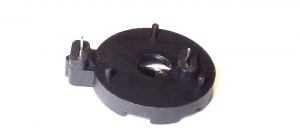

    裏面はこんな感じで最終的に端子の出ている部分以外の突起は削り落としました。
    3Dメガネ バッテリー 修理

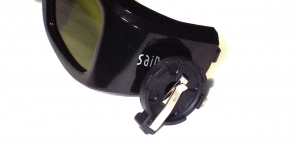

    だいたいこんな感じで取り付け予定です。
    細かい分解手順は省きますが、前回記事同様にフレームの内側カバーを取り外した状態でこの後の作業を進めます。
    3Dメガネ バッテリー 修理

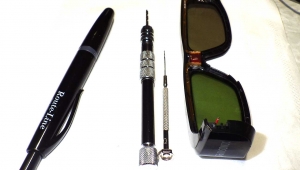

    必要な道具ですが、マーキング用に油性ペン、穴開けにピンバイス2種、その穴を広げるデザインナイフ、ハンダゴテ、ハンダといったところでしょうか。
    3Dメガネ バッテリー 修理

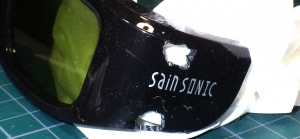

    ボタン電池ケースの端子を囲むカバーを差し込める程度の穴を開けます。多少不格好でも電池ケースで隠れるので気にしません。
    3Dメガネ バッテリー 修理

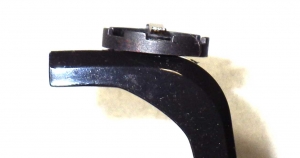

    少量生産品はとにかく現物あわせでこんな感じにフレームと電池ケースが装着できるよう加工します。
    加工できたらケースを両面テープで仮止めしました。(まだ正常動作できる確約がないためです)
    これで正常動作するようならそれなりの接着剤で完全固定する予定です。
    3Dメガネ バッテリー 修理

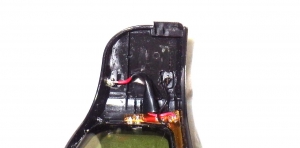

    ボタン電池の極性に合わせて元々充電電池が取り付けられていたケーブルに電池ケースの端子をハンダ付けします。
    3Dメガネ バッテリー 修理

    元通り組み上げて完成です。 電池の脱着をもってスイッチとします。 USB充電器のように邪魔なケーブルもなく、電池が無くなれば100均で購入して取り替えればよいので、ハードウエア的に故障がこなければメンテナンスも楽な電池交換式3Dメガネの完成です。
    3Dメガネ バッテリー 修理

    早速視聴テストで、お気に入りのIMAX_3Dアンダーザシーを楽しみました。
    これ、オススメの改造です。

    もちろん2個保有していたもう一つの3Dメガネもボタン電池式で復活させたのはいうまでもありませんグッド
    重量増しなど全く気になりませんし、何よりボタン電池を買い置きしておけば充電状態を気にしなくて良いので滅多に使わない3Dメガネの管理も楽です。 業務用途ならともかく、家庭用の3Dメガネは最初からボタン電池式で販売して欲しいと思います。

    それにしてもIMAX3Dはホントに最高の3D映像だなぁとテスト視聴ながらあらためて魅入っていまいました。
