3Dメガネの充電不良対策

2015.10.14 Wednesday 18:45
0
    3Dメガネが電池不良により使えなくなったので、2回にわたり改造対策を紹介したいと思います。

     昨年のDLPプロジェクター購入時に、amazonにてサインソニック プロジェクター用3Dメガネを購入しました。 評判も良く安価だったのが決め手でした。 しかし..半年ほど全く使っていなかったので久々に使おうと充電を始めたところ全く充電中のランプが点灯しません。 2個有るうちの一方は充電中ランプが赤く点灯するものの、何時間経っても充電完了できず..充電電池が完全放電により使えなくなっているようでした。

    現在お使いのUSB充電メガネをお持ちの方は、使わなくても月に一度はメンテナンス充電をした方が良いようです。

    さて、こうなるとメガネを買い換える他無いのですが、充電電池以外は機械的な故障もないのに買い換えるのもなぁと諦めきれずにいました。 また、買い換えてもすぐに電池不良になる可能性もあります。 amazonのレビューを見ると届いた当初から完全放電によるものか充電できなかったという不良レビューも有りました。 購入するならコイン電池交換式かなと思ったのですが、少し悪あがきをしてみました。

    思いついたのがスマホや携帯を充電するUSB充電電池です。 通常のパソコンなどからのUSB給電だと電圧などの問題なのかメガネは動作しませんでしたが、この携帯充電器ならもともと使いながら給電できるものなのでメガネが正常動作します。
    3Dメガネ バッテリー 修理

    但しこのままだと不良電池に充電し続ける事になり、爆発までは無いと思いますが何らかのトラブルになる可能性も否定できません。 なので不良電池を取り外す事にしました。

    以下、メガネの分解方法です。

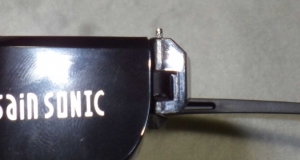

    メガネの下からヒンジピンを細いドライバーなどを使い上方向へたたき出します。
    3Dメガネ バッテリー 修理

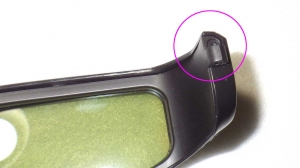

    この程度ピンが上に出て来たらするりと抜けます。
    組み上げる時は穴の位置さえ有っていればこの程度指で差し込めるので、最後の飛び出ている現状程度をプライヤーなどで押し込みます。 組み上げる時はピンには上下があるようなので外した時にピンを良く確認しておいてください。 上側はギザギザになっているはずです。
    3Dメガネ バッテリー 修理

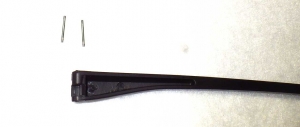

    無事両方のピンとテンプルを外せたら次の作業です。
    3Dメガネ バッテリー 修理

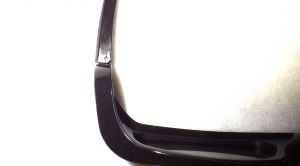

    テンプルで隠されていた部分に小さなプラスのネジが締められているので、それを精密ドライバーなどで両側とも外します。
    3Dメガネ バッテリー 修理

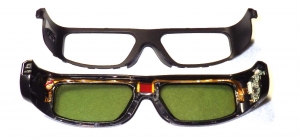

    フレームの内側カバーは所々かみ合うようになっているだけなので、折らないように取り外します。
    これで基盤や充電電池にアクセスできます。
    3Dメガネ バッテリー 修理

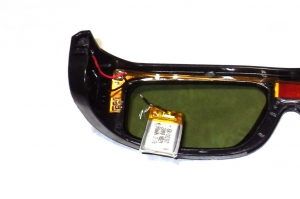

    電池はフレーム左に両面テープで貼り付けられているので線をカットして取り去ります。
    このとき、後で紹介する改造の事もあるので電池側ギリギリで極力メガネ側に線を残すようにカットする事をオススメします。
    3Dメガネ バッテリー 修理

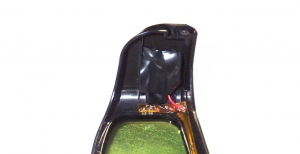

    最後にカットした線がショートしてはいけませんのでビニールテープで保護したあと、元通りに組み上げて完成です。
    3Dメガネ バッテリー 修理

    これで安心して充電電池を使った3D視聴ができます。 ただしこの充電電池ですが、最近購入した大容量のものだと充電していないと感知すると給電を勝手に止めてしまうので、利用できるタイプと出来ないタイプがありそうです。
    3Dメガネ バッテリー 修理

    それにUSBケーブルを付けたままの視聴になるのでこれだとお手軽な反面不便なところもあるので、次回はボタン電池式に改造する方法を紹介します。 今回よりも工作何度が多少あがるので手間をかけたくない方はこの方式が一番楽でオススメです。
